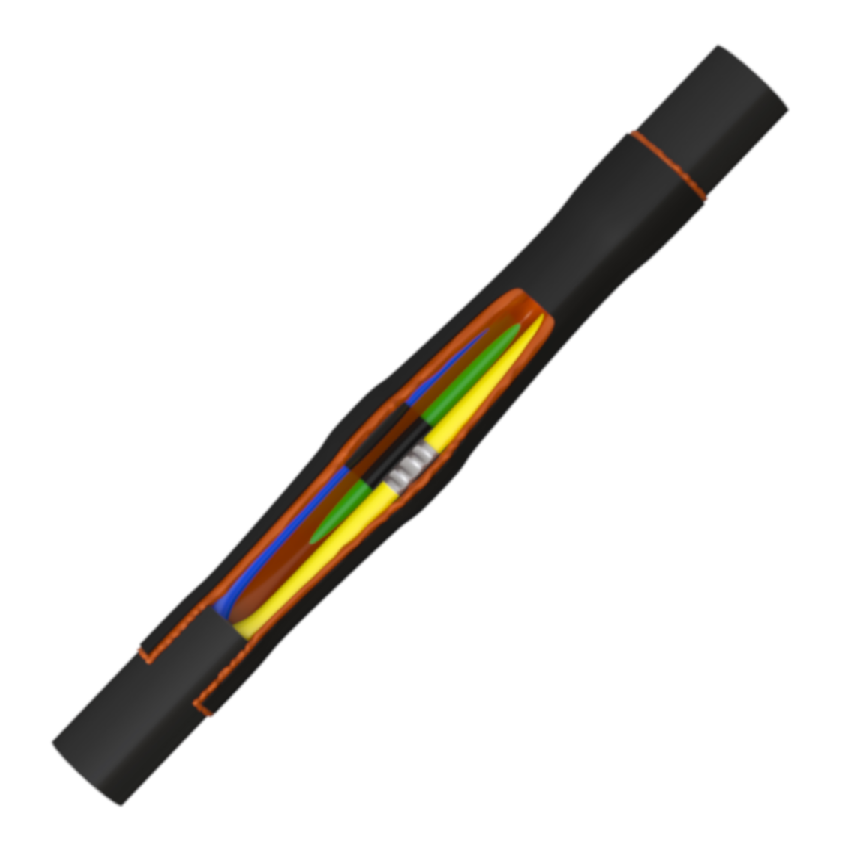

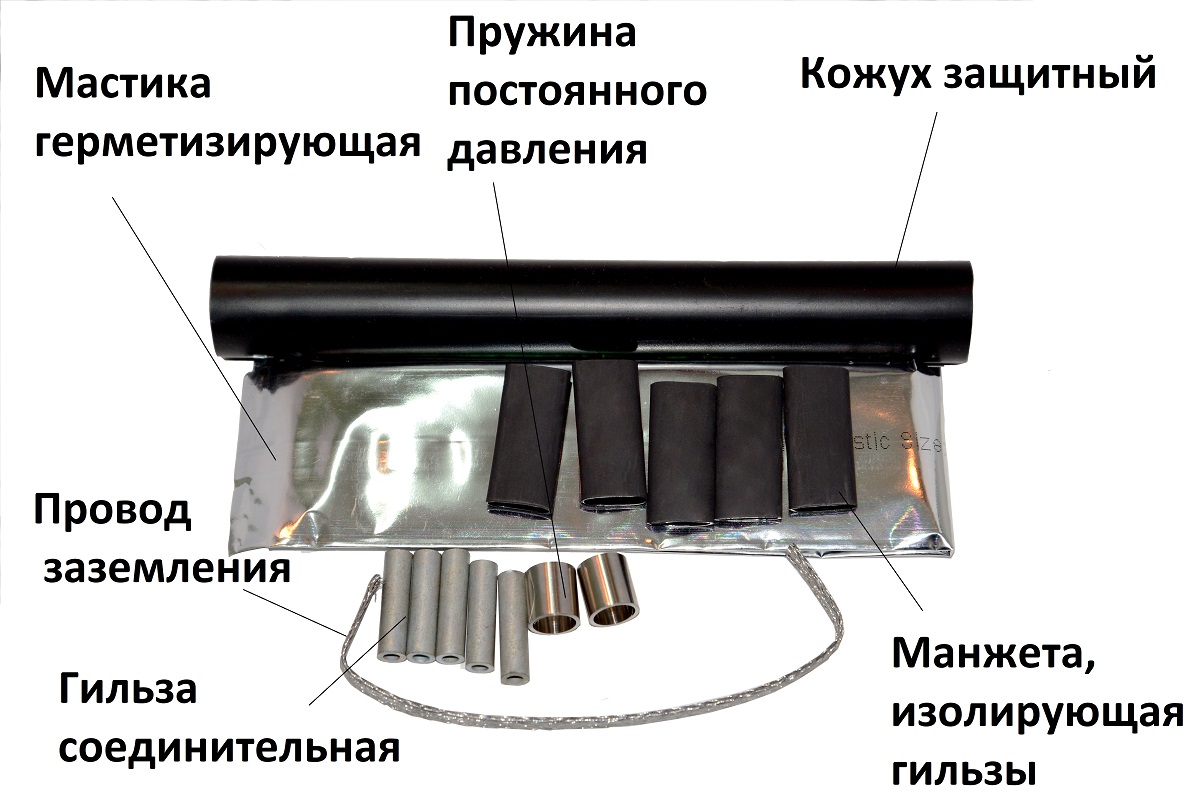

Кожух защитный |
1 шт |
|
Манжета, изолирующая гильзы |
5 шт |
|
Гильза соединительная |
5 шт |
|
Пружина постоянного давления |
2 шт |
|
Провод заземления |
1 шт |
|
Мастика герметизирующая |
1 шт |
|
Инструкция по монтажу |
1 шт |
|
Упаковочный пакет |
1 шт |
|
Количество жил |
Наличие брони |
Сечение токопроводящих жил, мм2 | |
|---|---|---|---|
|
2-5ПСТ(б)-1-1,5/2,5 |
2,3,4,5 |
универсальная |
1,5; 2; 2,5 |
|
2-5ПСТ(б)-1-4/6 |
2,3,4,5 |
универсальная |
4; 6 |
|
2-5ПСТ(б)-1-6/10 |
2,3,4,5 |
универсальная |
6; 10 |
|
Сечение жил кабеля |
от 1,5 до 10 мм² |
|---|---|
|
Число жил |
2, 3, 4, 5 |
|
Напряжение |
До 1 кВ |
|
Тип изоляции |
Пластмасса, ПВХ, резина |
|
Установка |
Внутренняя / наружная |
|
Климатическое исполнение |
УХЛ 1,5 по ГОСТ 15150-69 |
|
Температура эксплуатации |
От -50 до +50 °C |
|
Вид упаковки |
Пакет |
1. Подготовка и разделка кабеля
1.1. Распрямить концы кабеля на длине 100 мм и расположить их друг напротив друга.
1.2. Надеть на кабель внешний защитный кожух, сдвинуть кожух вдоль кабеля на время монтажа.
1.3. Снять с обоих концов кабеля наружную оболочку на длину 65 мм.
1.4. Произвести изгиб жил вручную таким образом, чтобы соответствующие фазные жилы обоих концов кабеля расположились на одной прямой друг с другом (стык в стык).
Для кабеля с броней (экраном)
1.5 От среза наружной оболочки на расстоянии 25 мм оголить бронеленты или экран на обоих концах.
2. Монтаж соединительных гильз
2.1. Удалить с концов жил изоляцию на длине, равной 1/2 длины гильзы.
2.2. Надеть на жилы манжеты изоляции гильз.
2.3. Произвести соединение жил входящими в комплект гильзами, используя кримпер для обжима гильз.
3. Установка манжет изоляции гильз
3.1. Надвинуть на гильзы изолирующие манжеты. Расположить их по центру соединения и равномерно усадить, начиная от середины в сторону краев.
4.Монтаж провода заземления (для кабелей с броней)
4.1. С обоих концов зачистить провод заземления на длине 30 мм.
4.2. Распустить (растянуть в ширину) зачищенные концы провода заземления.
4.3. Закрепить провод заземления на бронелентах (экранах) обоих концов кабеля с помощью пружин постоянного давления.
5. Установка мастики и защитного кожуха
5.1. На участки крепления узла заземления с заходом на жильную изоляцию в направлении соединения нанести по 1/3 герметизирующей мастики. Оставшуюся часть мастики равномерно распределить между изолированными гильзами.
5.2. Надвинуть на муфту внешний защитный кожух, расположив его симметрично относительно центра муфты, и произвести его усадку от середины к краям.
